هواپیمای جنگنده F-22A

F-22A Raptor یک هواپیمای جنگنده پیشرفته تاکتیکی است که برای نیروی هوایی ایالات متحده (USAF) ساخته شده است. این سرویس در دسامبر 2005 با USAF برای جایگزینی F-15 ، با تأکید بر چابکی ، خفا ، وارد خدمت شد.

هواپیمای جنگنده F-22A

F-22A Raptor که در مرکز سیستم های هوانوردی مرکز نیروی هوایی رایت پاترسون  اوهایو توسعه یافته است ، یک هواپیمای جنگنده دو موتوره مافوق صوت  است که موفق به کسب جایزه Troubles Robert J Collier در سال 2006 از انجمن ملی هوانوردی آمریکا (NAA) شد.

هواپیمای جنگنده F-22A

در آوریل 2009 ، تولید هواپیمای جنگنده F-22 به طور رسمی خاتمه یافت و رابرت گیتس وزیر دفاع اعلام کرد پنتاگون برنامه F-22 را  پایان داد و تولید جنگنده های اعتصابی مشترک F-35 را افزایش داد. آخرین تولید F-22 در سال 2012 تحویل داده شد و 183 فروند هواپیمای F-22 در حال حاضر به USAF در حال خدمت هستند.

لاکهید مارتین برای حفظ ناوگان USAF جنگنده های مخفی F-22 Raptor را در دسامبر سال 2019 با یک قرارداد 5 ساله 7 میلیارد دلاری دریافت کرد.

توسعه هواپیمای جنگنده F-22A رپتور

در سال 1990 ، لاکهید مارتین ، همراه با بوئینگ و جنرال دینامیک ، نمونه اولیه هواپیما  را ساخته بود که YF-22 نامگذاری شده بود. اولین هواپیمای جنگنده F-22 در آوریل 1997 رونمایی شد و به او نام Raptor داده شد.

در سپتامبر 2002 ، USAF تصمیم به طراحی مجدد هواپیما F / A-22 گرفت تا توانایی چند مأموریت خود را در حمله زمینی و همچنین نقش هوا به هوا را منعکس کند. در هنگام دستیابی به توانایی عملیاتی اولیه (IOC) در دسامبر 2005 ، نام این هواپیما دوباره به F-22A تغییر یافت.

هواپیمای جنگنده F-22A

تصمیم برای شروع به تولید اولیه با نرخ پایین (LRIP) در اوت 2001 مجاز شد و لاکهید مارتین 49 هواپیما را تحت قراردادهای LRIP تحویل داد.

آزمایش و ارزیابی عملیاتی اولیه در آوریل 2004 آغاز شد و در فوریه 2005 با موفقیت به پایان رسید.

همچنین بخوانید : سرعت شبکه 6G می تواند به 1 ترابایت در ثانیه یا تقریباً 8000 برابر سرعت 5G برسد

F-22A Raptor یک هواپیمای جنگنده ماوراء بنفش  دو موتوره است  که موفق به کسب جایزه رابرت ج کالیر از انجمن ملی هوانوردی آمریکا (NAA) در سال 2006 شد.

هواپیمای اف 22 رپتور از قاعده “دید اول، شلیک اول” پیروی می کند، یعنی این جنگنده قبل از اینکه هواپیمای دشمن او را بر روی صحنه رادار خود تشخیص دهد آن را شناسایی و به سمت او شلیک کرده و زودتر هم از منطقه جنگ دور می شود

طراحی و ویژگی های هواپیمای جنگنده F-22A Raptor

این هواپیما دارای طول 18.9 متر ، ارتفاع 5.1 متر و طول بال های آن 6/13 متر است. دامنه آن بیش از 1600 نانومتر است.

هواپیمای جنگنده F-22A



39٪ جنگنده F-22 از  تیتانیوم ، 24٪ کامپوزیت ، 16٪ آلومینیوم و 1٪ وزن ترموپلاستیک است. تیتانیوم به دلیل نسبت مقاومت بالا به وزن در مناطق فشار و بحرانی در دیواره ها و همچنین از نظر مقاومت در برابر گرما در بخش های گرم هواپیما مورد استفاده قرار می گیرد.

از کامپوزیت های الیاف کربن برای قاب بدنه ، درها ، اسپارهای میانی روی بالها و پانل های  لانه زنبوری استفاده شده است.

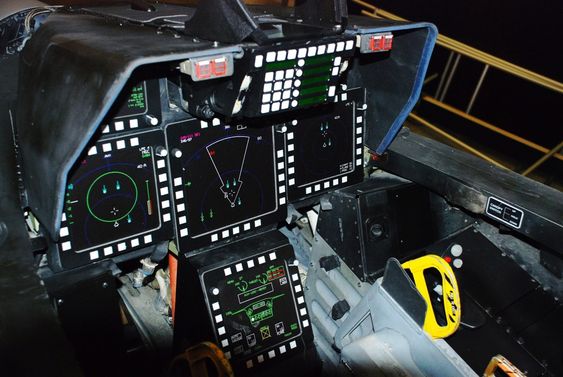

کابین خلبان F-22

کابین خلبان مجهز به دریچه دستی گاز و کنترل (HOTAS) است. کابین خلبان دارای شش نمایشگر کریستال رنگی است. صفحه نمایش چند منظوره اولیه طرح ریزی Kaiser Electronics یک نمای نقشه از وضعیت تاکتیکی هوا و زمین از جمله هویت تهدید ، اولویت تهدید و پیگیری اطلاعات را فراهم می کند.

هواپیمای جنگنده F-22A



دو نمایشگر دیگر اطلاعات ارتباطی ، ناوبری ، شناسایی و پرواز را ارائه می دهند. سه نمایشگر ثانویه تهدیدات هوا و زمین و اطلاعات تهدیدات هوا را نشان می دهد.

همچنین بخوانید : شارژرهای سریع Aukey مبتنی بر فناوری GaN

یک صفحه نمایش پیشرانش (BAE Systems (HUD وضعیت هدف ، وضعیت سلاح  و نشانه های شلیک را نشان می دهد. دوربین فیلمبرداری داده های مربوط به HUD را برای تجزیه و تحلیل پس از ماموریت ضبط می کند.

اسلحه های هواپیمای جنگنده F-22A

یک نوع از توپ Vulcan M61A2 در داخل ، بالاتر از ورودی هوا نصب شده است. سیستم حمل مهمات بدون اتصال General Dynamics دارای 480 دور مهمات 20 میلی متر است و اسلحه را با سرعت 100 دور در ثانیه تغذیه می کند.

F-22 دارای چهار نقطه سخت در بال است که هر کدام دارای 2270 کیلوگرم وزن هستند که می توانند AIM-120A AMRAAM یا مخازن سوخت خارجی را حمل کنند. رپتور سه جایگاه سلاح داخلی دارد. جایگاه اسلحه اصلی می تواند شش موشک AMRAAM AIM-120C یا دو عدد AMRAAM و دو مهمات حمله مستقیم را به صورت مشترک (GBD-32000 ، ( GBU-32 را داشته باشد.

هواپیمای جنگنده F-22A
هواپیمای جنگنده F-22A



موشک هوا به هوا Raytheon AMRAAM یک موشک کوتاهبرد متوسط است و ​​تا برد متوسط و برد زیاد قابل استفاده است. جاگاه های جانبی می توانند با یک موشک Lockheed Martin / Raytheon AIM-9M یا AIM-9X Sidewinder با برد کوتاه در نبردهای هوایی استفاده شوند.

بمب با قطر کوچک و همچنین هدایت GPS در فوریه 2007 در F / A-22 یکپارچه شد. این جنگنده میتواند هشت SDB را با دو موشک AMRAAM حمل کند.

رادار

رادار AN / APG-77 توسط بخش سنسورهای الکترونیکی و سیستم های بخش های الکترونیکی Northrop Grumman و Raytheon برای F-22 تهیه شده است. این رادار از یک آرایه آنتن پویش شده الکترونیکی با استفاده از 2000 ماژول فرستنده / دریافت کننده استفاده می کند ، که قابلیت چابکی ، سطح مقطع کم رادار و پهنای باند پهن را فراهم می کند.

هواپیمای جنگنده F-22A
هواپیمای جنگنده F-22A



منبع : airforce
